De kern van het MWD-pulscircuit is geen geïsoleerde printplaat, maar een mechatronisch systeem dat besturing, aandrijving, detectie en energiebeheer integreert. De ontwerpdoelstellingen zijn het besturen van de pulsklep (meestal een modderturbine of richtingsklep) om gecodeerde drukpulsen te genereren met ultra-hoge betrouwbaarheid, laag energieverbruik en stabiliteit in extreme omgevingen.
Belangrijke technologieën en uitdagingen bij het ontwerpen van circuits voor hoge temperaturen
1. Componentselectie
- Kernprincipe:Alle passieve componenten (weerstanden, condensatoren, inductoren) moeten keramische, tantaal- of speciale filmcondensatoren voor hoge- temperaturen zijn. Gewone elektrolytische condensatoren en MLCC's zullen ernstig falen bij hoge temperaturen.
- Halfgeleiders: Wide-temperature devices must be selected. Conventional commercial grade (0-70°C) and industrial grade (-40-85°C) devices are completely unusable. It is necessary to select extreme temperature resistant devices (-55-125°C) and ultra-high temperature devices (>150 graden), speciaal ontworpen voor het loggen van petroleum.
2. Thermisch beheer
- Vermindering van het energieverbruik:Selecteer zoveel mogelijk apparaten met een laag-vermogen en optimaliseer software-algoritmen om de warmteontwikkeling te verminderen.
- Thermisch geleidingsontwerp:De printplaat is meestal verzegeld in een druk-bestendige beschermende cilinder. De printplaat zelf moet warmte naar de beschermende cilindermantel geleiden via thermisch geleidend siliconenvet, thermische kussens en andere materialen, en vervolgens draagt de schaal de warmte over aan de circulerende modder voor koeling.
- Ontwerp van temperatuuregalisatie:Verdeel apparaten met hoog-vermogen (zoals MOSFET's) gelijkmatig over het bord om lokale hotspots te voorkomen.
3. PCB-ontwerp en productie
- Substraat:Gebruik FR-4-, polyimide- of keramische substraten voor hoge temperaturen. Gewone FR-4 heeft een lage Tg-waarde en zal bij hoge temperaturen zacht worden en vervormen.
- Koperdikte:Verdikte koperfolie is vereist voor paden met hoge- stroom (zoals het aandrijfgedeelte).
- Coating:Er moet een drie-proof verflaag worden aangebracht voor vocht-, corrosie- en schokbestendigheid.
4. Ontwerp van systeembetrouwbaarheid
- Redundantieontwerp:Voor sleutelcircuits (zoals aandrijvingen) kan een redundantieontwerp worden toegepast.
- Waakhond:Hardware- en softwarewaakhonden om te voorkomen dat programma's op hol slaan.
- Foutdetectie en herstel:De MCU moet de systeemstatus (spanning, stroom, temperatuur) in realtime bewaken en kan naar een veilige modus gaan of proberen het herstel te resetten zodra er een afwijking wordt gedetecteerd.
Analyse van een typisch fysiek product

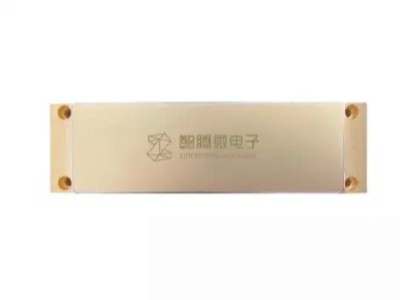

We zullen de kenmerken van dit type circuitmodule analyseren via de parameterindicatoren van LH233613, een MCM dikke film hybride geïntegreerde circuitmodule die onafhankelijk is ontwikkeld door ZITN Microelectronics. Het is een pulsaandrijfmodule die speciaal is ontworpen voor omgevingen met hoge- temperaturen en hoge- betrouwbaarheid, en is vooral geschikt voor MWD-systemen en andere industriële velden met hoge temperaturen, sterke trillingen en sterke elektromagnetische interferentie. Laten we eens kijken naar de verschillende indicatoren.
1. Mogelijkheid tot werking bij hoge- temperaturen
Bereik bedrijfstemperatuur: -40 graden tot +175 graden
Geschikt voor omgevingen met extreem hoge- temperaturen, zoals aardolieboringen, geothermische exploratie, ruimtevaart en andere- gelegenheden met hoge temperaturen.
Door gebruik te maken van hybride geïntegreerde schakelingen met dikke film, heeft het een goede thermische stabiliteit en betrouwbaarheid.
2. Brede spanningsingang en stabiele uitgang
Ingangsspanning: +24V-+33V
Uitgangsspanning: +23.5V-+32.5V (aan staat)
Het kan een stabiele output handhaven binnen een breed ingangsspanningsbereik, geschikt voor industriële omgevingen met grote schommelingen in de stroomvoorziening.
3. Eenvoudige en betrouwbare besturingslogica
Schakel in op hoog niveau (+3.3V-+5.0V) en schakel uit op laag niveau
Compatibel met gangbare digitale besturingssignalen (zoals MCU- en FPGA-uitgangen) met een gebruiksvriendelijke-interface.
4. Compacte structuur en hoge betrouwbaarheid
Klein formaat en licht van gewicht, geschikt voor embedded systemen met beperkte ruimte.
Dikke-filmtechnologie biedt goede anti-vibratie- en-impactprestaties, geschikt voor zware werkomstandigheden.
5. Lage uit-Statuslekstroom
De uitgangsspanning ligt dicht bij 0V in de uit-stand (typische waarde 0mV, maximaal ±200mV), met een laag stroomverbruik en hoge veiligheid.
Toepassingsscenario's van dit type module
1. Systeem voor meten tijdens het boren (MWD).
Gebruikt voor pulserende aandrijving bij aardolieboringen om de generatie van modderpulssignalen te regelen.
Het kan stabiel werken in omgevingen met hoge- temperaturen en hoge- druk om de betrouwbaarheid van de gegevensoverdracht te garanderen.
2. Industriële besturingssystemen op hoge temperatuur-
Zoals de opwekking van geothermische energie, controle van ovens op hoge- temperatuur, apparatuur voor kernenergie en andere gelegenheden waarbij elektronische aandrijving op hoge- temperatuur vereist is.
3. Lucht- en ruimtevaart
Geschikt voor scenario's met hoge- temperatuur en hoge- betrouwbaarheid, zoals motorbewaking, rijden met hoge- temperatuursensoren en vluchtbesturing.
4. Voertuig-gemonteerde of speciale voertuigelektronische systemen
Wordt gebruikt voor het aandrijven van actuatoren of het pulseren van belastingen in motorcompartimenten met hoge- temperaturen of voertuigen voor speciale operaties.
